端面热电阻产品概述

WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴瓦热电阻相比，能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。

铠装热电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。

端面热电阻工作原理

铠装热电阻工作原理：在温度作用下热电阻丝的电阻随之变化而变化。显示仪表将会指示出热电阻产生的电阻值所对应的温度值。

端面热电阻主要技术指标

热电阻感温元件在100℃时电阻值（R100）和它在0℃时的电阻（R0）比值R100/R0。

分度Pt100：

A级 R0=100±0.06Ω

B级 R0=100±0.12Ω

W100=R100/R0=1.3851

端面热电阻量程规格

式中“t”为感温元件实测温度绝对值。

公称压力

一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力以仅与保护管材料、直径、壁厚关于，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热响应时间

在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间，用τ0.5表示。

热电阻绝缘电阻

常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%；常温绝缘电阻值应不小于100MΩ。

热电阻允许通过电流

通过铠装热电阻的测量电流*大不超过5mA。

端面热电阻分类形式

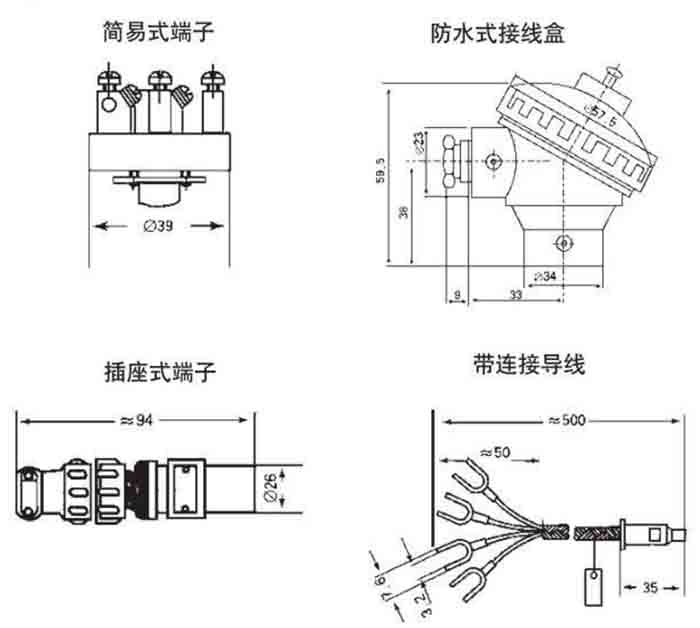

1、接线盒式

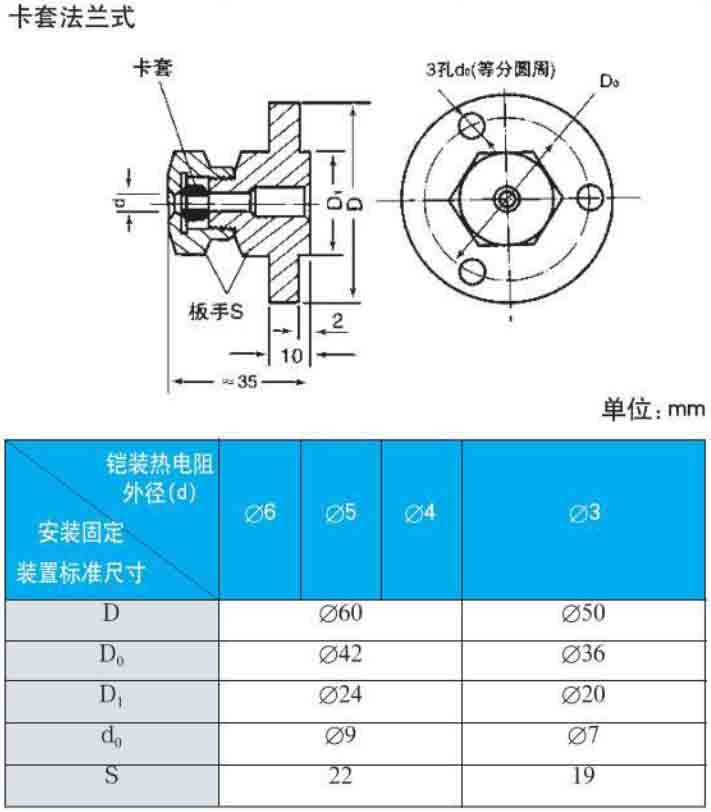

2、安装固定形式

端面热电阻型号表示

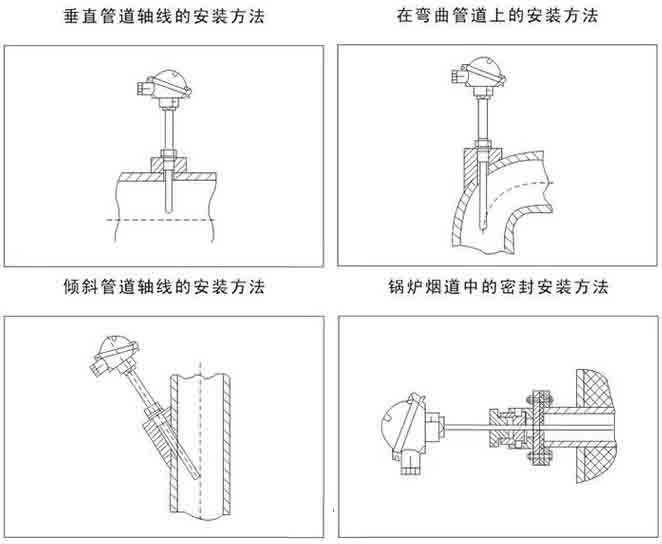

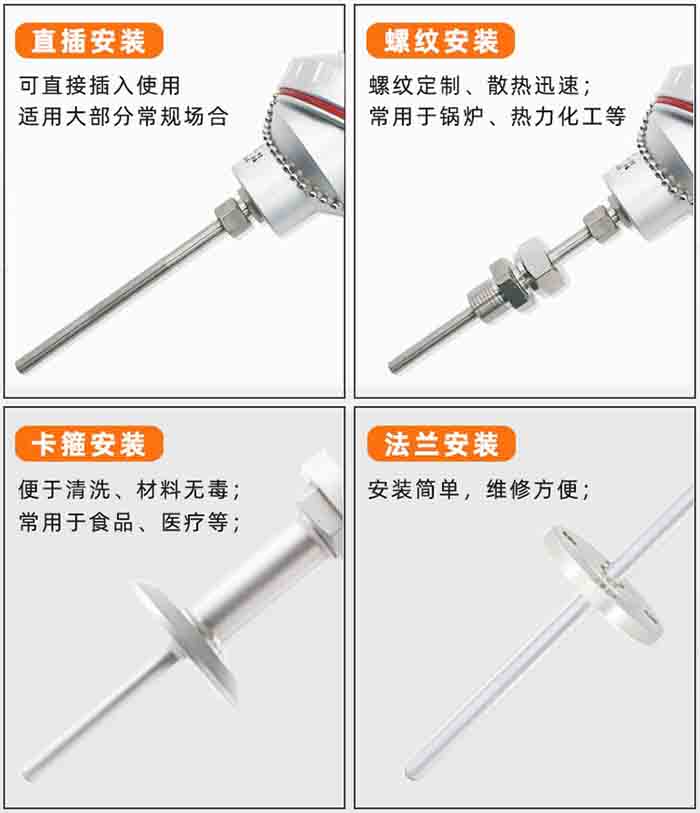

端面热电阻安装方式

端面热电阻接线方式
