工业用热电偶产品概述

工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃到1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据**规定，我公司生产的各种分度号热电偶均符合相关标准要求。

工业用热电偶主要技术指标

1.温度测量范围和允许范围

2.热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的5%，所需要的时间称为热响应时间，用τ0.5表示。

3.热电偶公称压力

一般是指在工作温度下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。

4.热电偶*小置入深度

应不小于其保护管外径的8-10倍（特殊产品例外）。

5.热电偶绝缘电阻（常温）

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15-35℃，相对湿度45%，大气压力86-106kPa。

a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。

即：Rr.L≥100MΩ.m   L＞1m

式中：Rr-热电偶的常温绝缘电阻值，MΩ

L-热电偶的长度，m。

b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。

6.上限温度绝缘电阻

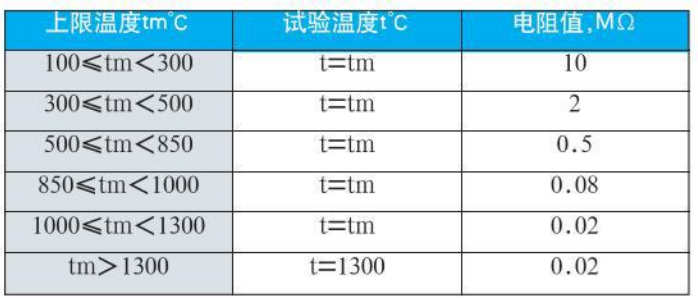

7.热电偶的上限温度绝缘电阻应不小于下表规定：

工业用热电偶工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关和热电*的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电*组成基本结构，并配以各种安装固定装置组成。

工业用热电偶型号

工业用热电偶接线盒结构

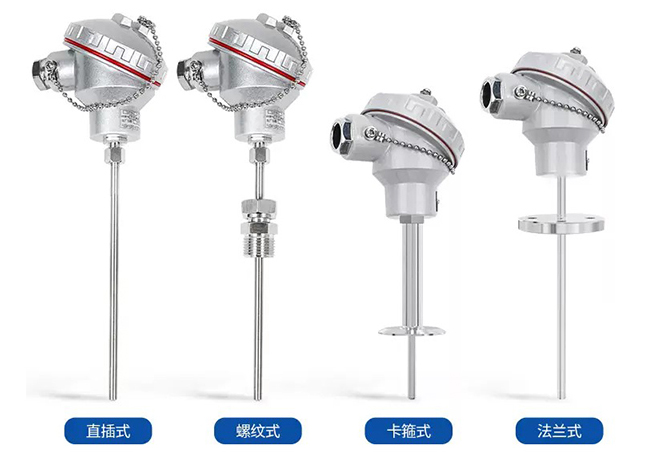

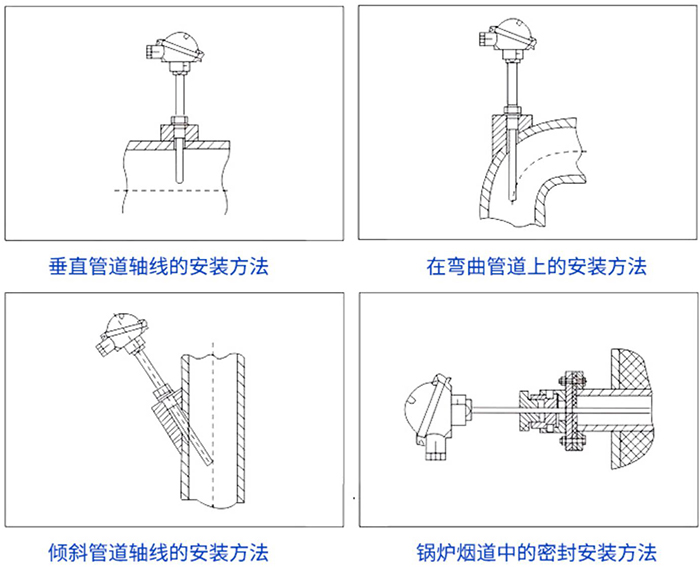

工业用热电偶安装方式
