燃油储罐液位计,顶装式燃油专用液位计
发布时间:2021-01-12 05:48:38 点击次数:1385次
燃油储罐液位计产品特点
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全 双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作 结构简单,安装方便,维护费用低。
5、带精美的磁钢校正器,现场随意校调技术参数。
燃油储罐液位计技术参数
测量范围 | 150~8000mm或远输条件不允许超过长度的液位计可采用分段制造 |
工作压力 | *高16.0MPa |
工作温度 | ≤420℃ |
精确度 | ±10mm |
介质密度 | UHZ-517C12B、C、D、E≥600kg/m3 |
环境振动 | 频率≤25Hz 振幅≤0.5mm |
跟随速度 | ≤0.08m/s |
介质粘度 | ≤0.4Pa.s |
过程连接 | 旁路侧面安装法兰DN25,PN4.0 |
法兰标准 | HG20592~20635-97其它法兰标准请用户注明。 |
材质 | 旁路管:00Cr17Ni14M2(316) |
浮子 | 钛 |
翻柱 | 陶瓷 |
开关 | 液位报警(控制) |
开关类型 | 凸轮磁驱动开关,单刀双投,具有防震保护 |
触点容量 | 10A 250VAC |
环境温度 | -50~180℃ |
防护等级 | IP65 |
防爆标志 | 隔爆型ExdIIBT1~T6 |
变送器 | LB远传 |
测量范围 | 300~8000mm |
输出信号 | 4~20mADC二线制 |
电源 | 24VDC(15~35VDC) |
精确度 | ±10mm |
负载能力 | 600∩(24VDC供电时) |
环境温度 | -40~80℃ |
防护等级 | IP65 |
防爆标志 | 本安型:ExiaIICT4;防爆型:ExdIIBT4 |
电气接口 | M20*1.5 |
L | 排污阀 |
口 | 液位开关,G、M、N、S、T任选 |
R | 4~20mA二线制变送器 |
D | 隔爆型:dIIBT4 |
E | 本安型:ibIICT4 |
F | 配隔离安全栅 |
A | XGTH-510(竖式)显示调节报警仪 |
B | XGTA-810(横式)显示调节报警仪 |
J2 | 循环水加热夹套 |
J4 | 电伴热装置 |
--口 | 测量范围(mm) |
--口 | 介质密度(g/cm3) |
--口 | 工作压力(MPa) |
![](/uploads/allimg/190708/2-1ZFR2342O58.jpg)

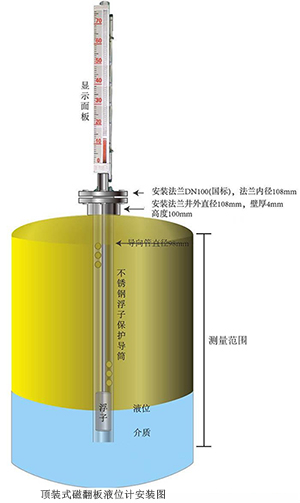

燃油储罐液位计的正确组装使用及维护
1、本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线*好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
![](/uploads/allimg/190708/2-1ZFR23359360.jpg)

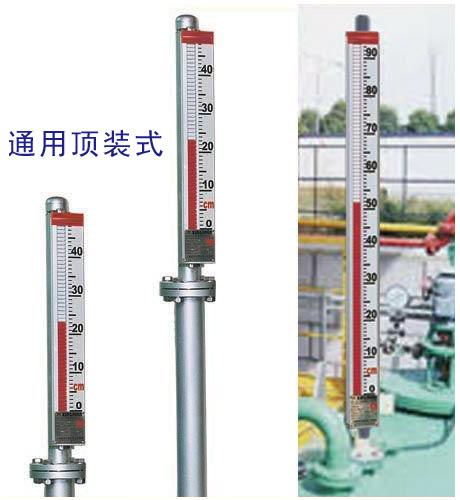

燃油储罐液位计型谱
UHZ | 磁翻板液位计 | ||||||
测量型式 | 25 | 侧侧安装式 | |||||
27 | 顶部安装式 | ||||||
28 | 侧顶安装式 | ||||||
29 | 侧底安装式 | ||||||
26 | 底部安装式 | ||||||
显示方式 | 1 | 双面板式 | |||||
2 | 单面板式 | ||||||
3 | 单带夜光型 | ||||||
4 | LED显示型 | ||||||
远传方式 |
|
无可省略 | |||||
L | 远传型 | ||||||
防爆形式 | O | 普通型 | |||||
G | 隔爆型 | ||||||
Z | 本安型 | ||||||
F | 配安全栅 | ||||||
液位控制 | O | 无 | |||||
S | (报警)开关 | ||||||

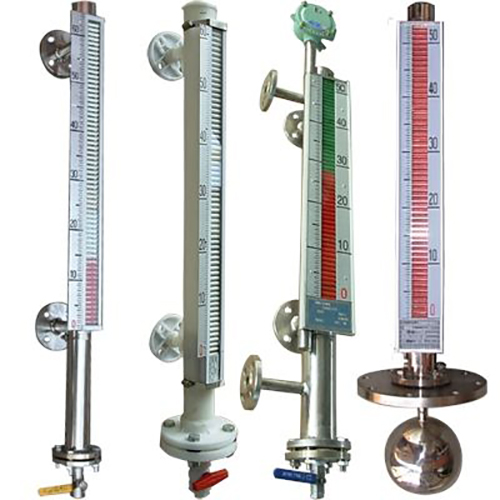

燃油储罐液位计产品概述
磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有**的可靠性和抗腐蚀性。

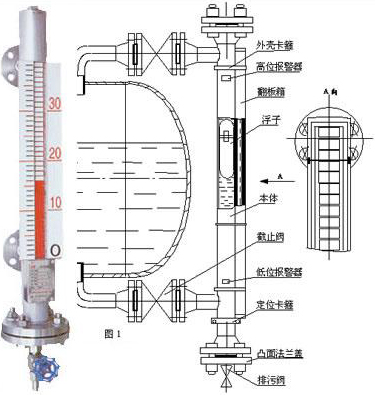

燃油储罐液位计工作原理
磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。
