涡街流量计是一种新型流量计，由于精度高、适应性强、应用范围广、安装简单等特点，在化工行业的应用日益广泛，**推出涡街流量计的安装要点供大家分享。

涡街流量计的安装方向不能装反

涡街流量计上标注“→”与工艺介质流向应一致，大管径插入式涡流街流量计的传感器要与管道轴线垂直，法兰连接型则应与工艺管道同轴。

涡街流量计安装时应保证上、下游直管段的长度

(1) 涡街流量计对前后直管段的一般要求是：前20D，后5D(D为相连工艺管道内径)，阀门一般设计在流量计的下游侧。

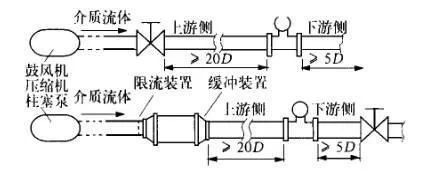

(2) 当流量计安装在压缩机、鼓风机、柱塞泵的出口时，流量计的上游侧需加装阀门，这种情况，为保证流量计的测量准确度，除上游直管段长度不小于20D外，*好能在上游侧加装限流或缓冲装置，如图1所示：

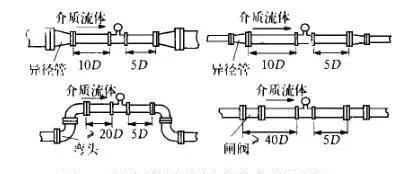

(3) 对于有变径要求的工艺管线，前后直管段的长度分别保证不小于10D和5D就可以了；如果必须在流量计的上游侧选用闸阀，那么前直管段的长度不应小于40D，如图2所示。

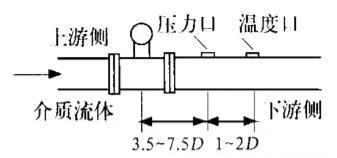

(4) 温度、压力等取源部件应安装于涡街流量计的下游侧，距离要求如图3所示：涡街流量计与取源部件的距离要求。

涡街流量计应保证工作状态时涡街发生器内部充满介质

涡街流量计可以测量液相、气相和蒸汽三种介质的流量，同时可在水平、竖直甚至任何角度位置的管道上安装，但是，不论哪一种情况，都必须保证工作状态时流量计内部能够完全充满同一种介质。

(1) 对于相连接的工艺管道，其内径不应小于流量计内径，法兰连接时所用垫片内径应大于流量计本身内径，否则会产生气泡或负压真空，影响测量准确性。

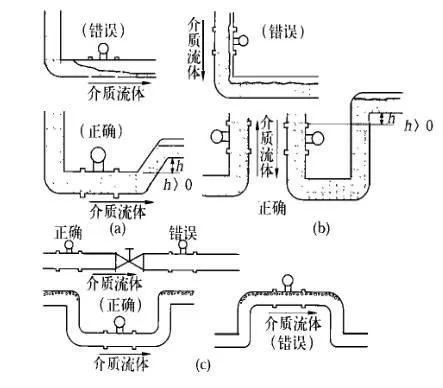

(2) 测量液体介质水平管道安装时，应避免由于管道布置不当而使流量计内部滞留气泡，如图4(a)所示；在竖直管道安装时，要求介质的流向朝上，当流向朝下不可避免时，应考虑戒除因重力作用形成的负压，避免造成流量计内部不能完全充满被测介质，如图4(b)所示。

管道清洗与吹扫时的注意事项

管道清洗与吹扫不能连同流量计一起进行，法兰型涡街流量计应使用替代短节临时把流量计换下，插入式流量计先将流量计拆下来，然后进行清洗或吹扫，以免流量计损坏。

涡街流量计的使用环境

(1) 涡街流量计的类型很多，不同类型、不同型号的流量计的使用范围是不同的，如环境温度、介质温度、测量精度和管径大小等，安装时应注意其型号及其它技术参数，并根据其技术要求采取相应的措施。

(2) 涡街流量计安装应远离动力线路、大功率电气设备以及其它强电磁干扰场所。

(3) 旋涡型流量计对振动的影响较为敏感，所以选择安装位置时应远离振动区域，如必须安装在振动区域，则应在相连接的管道上加装管道支架以固定。

涡街流量计的接地要求

(1) 除按规范要求的信号接地和电缆屏蔽接地外，流量计本体也应接地，接地阻值符合设计要求。如设计无要求一般应小于10Ω。

(2) 当传感器与变送器分体安装时，应保证连接电缆的电气连通性，一般都配有专用连接电缆，接线时应保证屏蔽层的跨接良好。
