电磁流量计的两线制、三线制、四线制，是指各种输出为模仿直流电流信号的变送器，电磁流量计其作业原理和布局上的差异，而并非只指变送器的接线方式。

一、先看一下它们的定义。

两线制：两根线及传输电源又称传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。

三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。

四线制：电源两根线，信号两根线。电源和信号是分开工作的。

二、不同线制的差异

1、两线制

因为要完成两线制变送器有必要一起满意以下条件:

①、V≤Emin-ImaxRLmax

变送器的输出端电压V等于规则的*低电源电压减去电流在负载电阻和传输导线电阻上的压降。

②、I≤Imin

变送器的正常作业电流I有必要小于或等于变送器的输出电流。

③、P＜Imin(Emin-IminRLmax)

变送器的*小耗费功率P不能超过上式,一般＜90mW。

式中:Emin=*低电源电压，对大都外表而言Emin=24(1-5%)=22.8V,5%为24V电源对应的负向改变量；

Imax=20mA；

Imin=4mA；

RLmax=250Ω+传输导线电阻。

若是变送器在规划上满意了上述的三个条件，就可完成两线制传输。所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室外表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。两线制变送器因为信号起点电流为4mA.DC，为变送器供给了静态作业电流，外表电气零点为4mA.DC，不与机械零点重合，这种“活零点”有利于辨认断电和断线等毛病。并且两线制还便于运用安全栅,利于安全防爆。

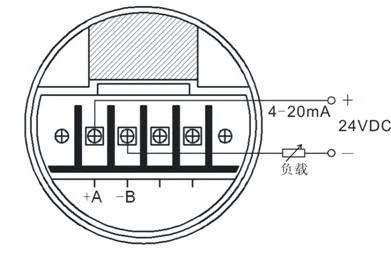

如图所示，两线制变送器供电为24V.DC，输出信号为4-20mA.DC，负载电阻为250Ω，24V电源的负线电位*低，它即是信号公共线，关于智能变送器还可在4-20mA.DC信号上加载HART协议的FSK键控信号。

2、三线制

有的仪表厂为了减小变送器的体积和分量、并提高抗搅扰功能、减化接线，而把变送器的供电由220V.AC改为低压直流供电，如电源从24V.DC电源箱取用，因为低压供电就为负线共用发明了条件，这样就有了三线制的变送器商品。

三线制变送器如图所示，所谓三线制即是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为24V.DC，输出信号有4-20mA.DC，负载电阻为250Ω；0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路方式不一样而数值有所不一样。

输入接纳外表的是电流信号，如将电阻RL并联接入时，则接纳的即是电压信号了。

从上面叙说可看出，因为各种变送器的作业原理和布局不一样，然后呈现了不一样的商品，也就决定了变送器的两线制、三线制、四线制接线方式。关于用户而言，选型时应根据本单位的实际情况，如信号制的一致、防爆需求、接纳设备的需求、出资等疑问来归纳思考挑选。

要指出的是三线制和四线制变送器输出的4-20mA.DC信号，因为其输出电路原理及布局与两线制的是不一样的，因而在运用中其输出负端能否和24V电源的负线相接?能否共地?这是要注意的，必要时可采纳阻隔办法，如用隔离器、安全栅等，以便和其它外表共电、共地及防止附加搅扰的发生。

3、四线制

因为4-20mA.DC(1-5V.DC)信号制的遍及和运用，在控制系统运用中为了便于衔接，就需求信号制的一致，为此需求一些非电动单元组合的外表，如在线剖析、机械量、电量等外表，能选用输出为4-20mA.DC信号制，可是因为其变换电路杂乱、功耗大等缘由，难于悉数满意上述的三个条件，而无法做到两线制，就只能选用外接电源的方法来做输出为4-20mA.DC的四线制变送器了。

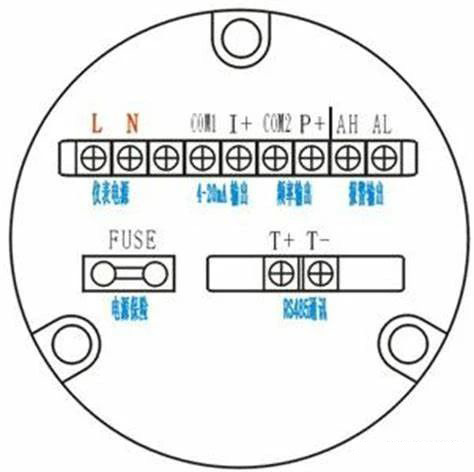

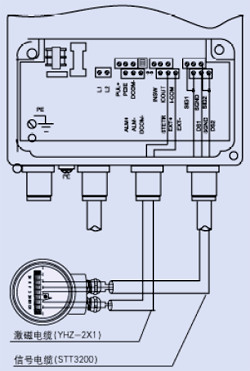

四线制变送器如图所示，其供电大多为220V.AC，也有供电为24V.DC的。输出信号有4-20mA.DC，负载电阻为250Ω；0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路方式不一样而数值有所不一样。
