磁浮子液位计主要用来对桶槽内的液位高度进行监控与指示，有侧装和顶装二种安装方式，一般安装于桶槽的外侧或储罐的顶部。此外，与干簧管远传变送器及磁开关配套使用，使得磁浮子液位计可以就地实时显示液位之外，还可以实现对液位的远距离控制。与远传变送器和磁开关配套使用的磁浮子液位计又被称为远传型磁浮子液位计。

一、插入式磁浮子液位计的结构

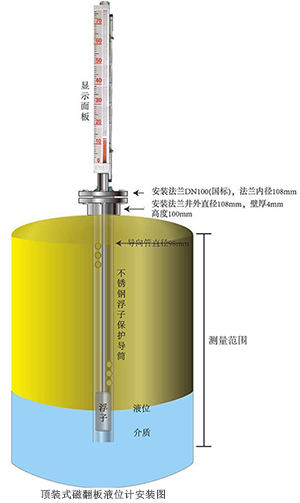

插入式磁浮子液位计一般由上下两部分构成，主要包含浮筒、护筒、显示器面板、远传变送器、以及上、下限报警器等。其中，上半部分为插入式磁浮子液位计的主测量管，管外固定的显示面板用于指示介质的液位，由于这部分被安装于容器的顶端位置，为使其更为牢固可靠，应使用法兰对连接部位予以固定。下半部分则主要为护筒部分，护筒内浮子通过连杆与上半部分浮筒内的磁浮子连成一体，当液位变化时，浮子便带动磁钢在导筒内随液位的变化而上下移动。

二、插入式磁浮子液位计的原理及应用

与侧装式磁浮子液位计的工作原理类似，插入式磁浮子液位计的显示面板也是由磁性翻片组成，采用磁耦合原理驱动显示面板内的翻片翻转指示出液位。当液位升高，浮筒的磁浮子随液位上升，且翻片翻转变色，指示器的红白交界处即为容器内液位的实时高度。

插入式磁浮子液位计应用广泛，可以用于高温、高压、耐腐蚀等恶劣工况的液位测量，在油库、地下储罐、槽等容器及食品、化工、化肥等行业中的应用较为普遍。

为使大家更稳定可靠的使用插入式磁浮子液位计，在安装插入式磁浮子液位计时以下几点需特别注意：

1、在安装和使用过程中，插入式磁浮子液位计的护筒和浮筒必须保持垂直状态；

2、在安装时连杆不可弯曲，必须挺直插入；

3、安装完毕后，应对指示器的翻片用磁钢加以引导，使零位以上的翻片显示白色，零以下的翻片显示红色。
