浮子式干簧管液位计通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有*三个作为常闭触点的簧片。这些簧片触点被封装在充有惰性气体（如氮、氦等）或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强等特点，工作可靠性很高。

浮子式干簧管液位计的接点形式有三种：

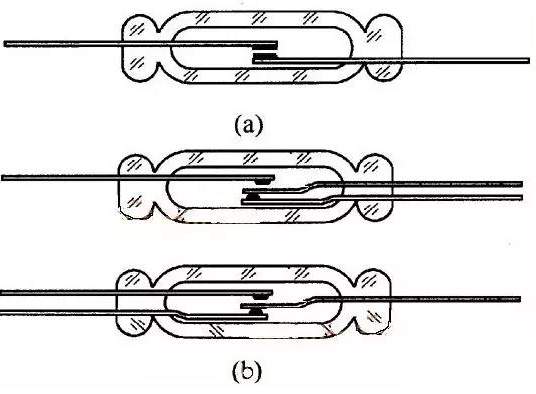

一是如图中（a）子图所示的常开接点（H）型，平时打开，只有簧片被磁化时，接点才接触；

另两种是如图中（b）子图所示的两种转换接点（Z）型：

其结构上有三个簧片，上边的簧片2为常开接点，中间的簧片3为活动接点，下边的簧片1为常闭接点，簧片2和3必须用即导电又导磁的材料做成，*下边图示干簧管的簧片1必须用只导电不导磁的材料做成。

平时，由于弹力的作用，1、3相连；当有外界磁力时，2、3磁化相吸（当中间干簧管的簧片1使用即导电又导磁的材料时1、3还有些微相斥作用）。

如此形成一个转换开关：当永久磁铁靠近干簧管或绕在干簧管上的线圈通电形成的磁场使簧片磁化时，簧片的触点部分就会被磁力吸引，当吸引力大于簧片的弹力时，常开接点就会吸合；当磁力减小到一定程度时，接点被簧片的弹力打开。

针对顶装型浮子式干簧管液位计的故障维修和维护

对于顶装式浮子式干簧管液位计出现的液位显示不准确的情况一般有以下几种原因：磁浮子损坏导致的磁力不足；磁浮子在液位计管中卡阻；浮筒泄露，磁翻板卡阻或损坏。针对以上几种原因的判断一般均可以通过以下步骤进行判断，该方法同样适用于常规检修。

1. 用实验磁体在磁翻板液位计的有机玻璃盖板上上下刷动，如不能正常变化应针对磁翻板进行检修，如果磁翻板正常变化，则磁翻板无故障，进行下一步检修。

2. 确认储罐内具备拆口条件的情况下，将液位计法兰与储罐法兰的螺栓拆卸掉。

3. 垂直提起液位计本体50cm，正常情况下磁翻板显示应下降50cm。

4. 用手抓住连杆，向下按20cm 左右，正常情况下磁翻板显示应下降20cm，然后回升20cm，浮筒回弹明显。故障现象：

1. 如果*二步操作完毕，磁翻板不能显示下降50cm，则有可能是磁性不足或者磁浮子卡阻。

2. *三步操作中，如果下按困难，则磁浮子卡阻，更换磁浮子，如果下按阻力不很大，并且显示不能正常回复，则磁浮子磁力不足更换磁浮子。

3. 以上故障确认完毕，对浮筒回弹进行重新评估，进而确定浮筒是否泄露，如泄露考虑焊接或更换。

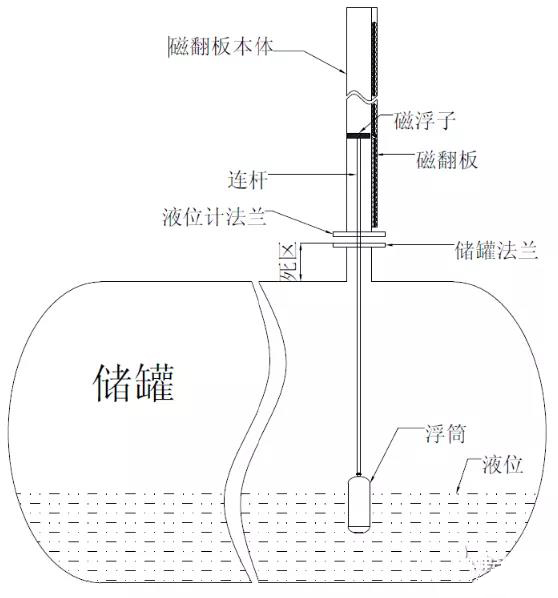

以上问题描述参考下图标识，（本图为示意，部分细节未画出）

针对侧装型浮子式干簧管液位计的故障维修及维护

浮子式干簧管液位计原理上能够实现准确的液位、界位检测，但在使用过程中很多浮子式干簧管液位计仍出现显示不准，出现液位跳变性变化或者画直线等现象，主要的原因之一就是浮子脏污，其二就是介质较粘稠和结晶造成的。这是浮子式干簧管液位计使用中*常见也是*易引起故障的原因。

浮子出现卡阻的故障，我们通常的做法就是拆卸浮子液位计下方的法兰，拿出浮子进行人工清洗去污。
