锅炉汽包液位计安装在液体容器的底部，通过表压信号反映液位高度。此类差压式仪表包括气动、电动差压变送器及法兰式液位变送器，安装方便，容易实现远传和自动调节，工业上应用较多。在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求。

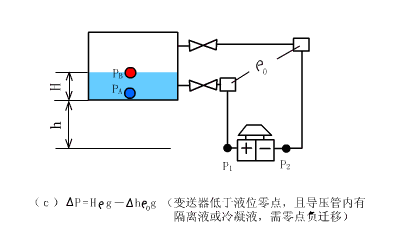

锅炉汽包液位计有气相和液相两个取压口。气相取压点处压力为设备内气相压力；液相取压点处压力除受气相压力作用外，还受液柱静压力的作用，液相和气相压力之差，就是液柱所产生的静压力。差压计一端接液相，另一端接气相时，根据流体静力学原理，有：

PB=PA+Hρg （1）；

式中：H——液体高度；ρ——被测介质密度；　g——被测当地的重力加速度。

由式（1）可得：ΔP= PB－PA= Hρg ；在一般情况下，被测介质的密度和重力加速度都是已知的，因此，差压计测得的差压与液体的高度H成正比，这样就把测量液体的高度的问题变成了测量差压的问题。



锅炉汽包液位计的模拟校验法。此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。



根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。而静压力可用差压计等仪表把它检测出来。液位与差压有如下关系：

H=△P／ρ

式中:  H――液位高度(mm)；  △P――差压(Pa)；ρ―-液体密度(g/cm3)。

当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。模拟校验法就是基于上述原理进行的。



锅炉汽包液位计的模拟校验法。此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。

根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。而静压力可用差压计等仪表把它检测出来。液位与差压有如下关系：

H=△P／ρ

式中:  H――液位高度(mm)；△P――差压(Pa)； ρ―-液体密度(g/cm3)。

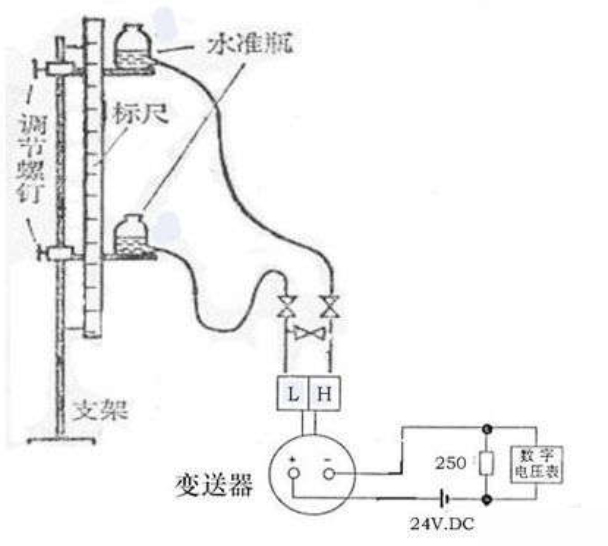

当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。模拟校验法就是基于上述原理进行的。现以校验水位计为例，介绍一下具体方法,校验装置及接线如图所示:



将被校差压变送器及读数标尺(可用钢直尺或U形压力计标尺)垂直固定好．准备两个手动气体分析仪用的的水准瓶，用橡胶管分别接到差压变送器的三阀组阀门接头上，为使读数方便和准确，可自制一活动支架来放置水准瓶。将三阀组的三只阀门全打开，旋松差压变送器上端的排气螺钉，从任一个水准瓶内灌水；待水从排气螺钉内溢出；排完气泡后，旋紧排气螺钉。并使两水准瓶的水面保持半瓶左右，将两水准瓶置于同高度(通常定为标尺的“0”刻度)，使两瓶的水面平衡。送电预热后，检查差压变送器的零位，不符时可调变送器的调零电位器，使之输出为4mA.，调好零位后，关闭平衡阀门。此时抬高与变送器H端相连的水准瓶，以改变两个水准瓶的水面垂直距离，并使其为*大测量量程，看变送器的输出是否为20mA，否则调量程电位器，使输出为20mA。零位和满量程合乎要求后，再改变水准瓶的水面垂直距离，看中间各量程是否超差。正常后再进行迁移调整工作。正、负迁移的调整视差压变送器的用途而定，通常情况下:测开口容器的液位用正迁移，测封闭容器的液位用负迁移。只是涉及到抬高哪只水准瓶的问题。在迁移时应该那个水准瓶升降?应根据正、负迁移情况来定。但都是以一个水准瓶的水面作为基准点，将另一个水准瓶沿标尺上下移动，两个水准瓶的水面距离(可从标尺上读数)，即为液位H值，也即差压△P值。根据仪表量程把移动的那个水准瓶移到液位*高点(或*低点)，然后调迁移电位器，使之合乎要求。

对测量其它液体及工况下的水位时，应该按其实际密度来计算量程后调校。
