磁致伸缩和磁浮子液位计区别
发布时间:2021-09-07 07:58:56 点击次数:1789次
1、磁浮子液位计
磁浮子液位计:又叫磁性液位计,磁翻板液位计。

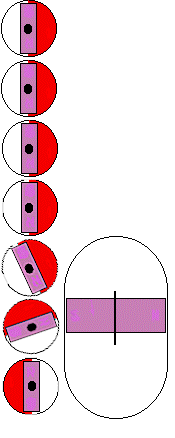

原理:连通器原理,根据浮力原理和磁性耦合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。
![](/uploads/allimg/210520/1-210520101353C0.gif)
磁致伸缩液位计

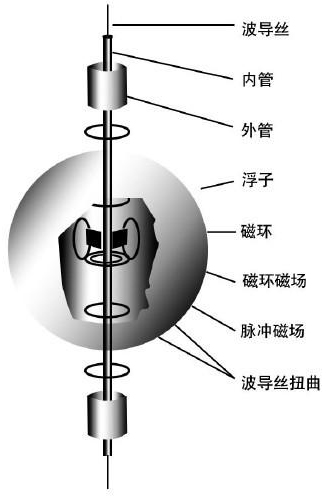

原理:磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。
![](/uploads/allimg/210520/1-210520101424c9.jpg)
相同点:
都是利用浮力原理和磁感应原理。
区别:
磁浮子液位计:
具有就地指示的功能,如果需要传送给DCS,需要增加变送器,变送器可以选择需要或者仅有就地指示的功能。
磁致伸缩式液位计:
它的数据只显示在变送器上面,变送器(由发送器和感应器组成)是磁致伸缩式液位计发挥作用必须构成的一个部件。
利用两个不同磁场相交产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自在传感器外面的活动磁铁,另一个则源自传感器内波导管的电流脉冲,而这个电流脉冲其实是由传感器头的固有电子部件所产生的。当两个磁场相交时,所产生的一个应变脉冲会以声音的固定速度运行回电子部件的感测线圈。从产生电流脉冲的一刻到测回应变脉冲所需要的时间周期乘以这个固定速度,我们便能准确的计算出位置磁铁的变动。精度稍高一点。
