一、功能与适用范围

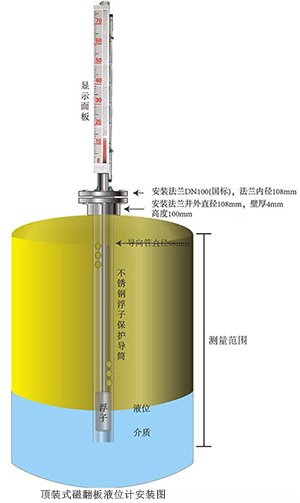

顶装式磁翻板液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球上下移动，带动顶杆上端的磁钢上下变化，经磁性耦合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适用于各种地下槽、池等容器，以及不适宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

二、特点：

1.在容器不适宜侧面开孔及容器周围空间很小时，可在容器上部和下部都可安装本形式的液位计。

2.适用于粘度较大的液体介质。

3.显示器的观察方向可任改变。

4.结构简单，安装方便，维修简易。



三、技术参数

1.测量精度：±10mm

2.工作压力：≤2.5MPa

3.介质密度：≥0.5g/cm3

4.工作温度：-20℃～+250℃

5.测量范围：500-5000mm

6.介质粘度：≤0.4Pa.s

7.本厂出厂连接法兰尺寸：DN100 PN1.6

连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。

若采用其他法兰标准请用户在订货时注明。

法兰连接孔分布形状：正方形。
