投入式静压液位计说到底就是一种压力传感器，由于不同液位高度的压力存着线性的变化，通过测量液体的的压力，通过计算便可得到相对应的液位。由于现代的传感器精密度和工作芯片技术的突飞猛进，对于测量压力的技术已经非常成熟。实际测量中，会通过采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号，一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。



投入式静压液位计市场上的应用很广泛，但深入的了解投入式静压液位计的人并不多，要么是一些同行，要么是在行业里的专业技术人员或者是相关的从业人员，真正对投入式静压液位计了解并晓得原理的大神，相信当你看完了也会有深入的了解，谈不上可以变成大神，但至少对投入式静压液位计有了新的认识。



一、投入式静压液位计测量原理

投入式静压液位计采用静液压测量原理，当测量头放入液体中时，设大气压力为Po，液面到测量元件高为h，液体密度为r，当地重力加速度为g，则变送器探头上所受压力为：Pl＝Po十r×g×h，敏感元件的负侧通过导气电缆与大气相通所受压力为：P2=Po于是测量元件所测到的压力差值为：P= Pl一P2=r×g×h，对于特定的液体介质和确定的地区，r和g均为常数，于是P口h，即可由仪表输出电流大小得到液体深度。

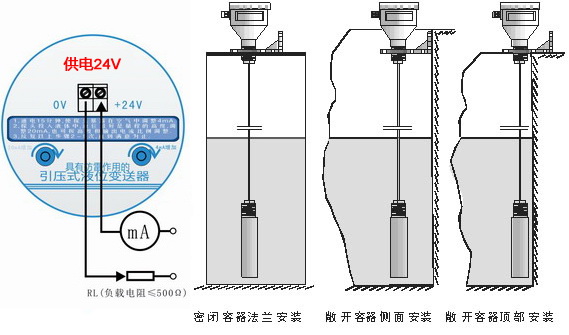

投入式液位变送器一般采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成 4-20mADC 标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用*为方便。固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。它还具有电源反相*性保护及过载限流保护。



二、投入式静压液位计的特点

投入式静压液位计精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。可带有重锚的传感器，适用于石油、化工、电力等行业的液位

测量。



投入式静压液位计优点主要是：测量精度高；安装方便；信号可远传遥控；可以通过选择不同的材料抵抗各种介质的腐蚀；适合用于防爆场合；价格适中。稳定性好，满度、零位长期稳定，不受被测介质起泡、沉积、电气特性的影响。具有反向保护、限流保护电路，在安装时正负*接反不会损坏变送器，异常时送器会自动限流。固态结构，无可动部件，高可靠性，结构简单、经济耐用，使用寿命长。



投入式静压液位计缺点表现为：测量信号需要换算；无法测量超过 125℃的高温介质温度；测量介质的密度必须均匀一致。了解了投入式静压液位计的基本工作原理之后，很多人对投入式液位变送器主要技术指标是一知半解。
