耐酸碱磁翻板液位计主要参数
发布时间:2021-08-26 07:47:14 点击次数:1506次
耐酸碱磁翻板液位计适用于各种容器的介质液位测量;红绿显示鲜艳,显示亮度高,可视距离远,标尺清晰,显示角度大,是旧式液位计的换代产品,广泛应用于电力,冶金,石油,化工,环保,船舶,等行业各种塔,罐和锅炉设备的液位测量和控制。
耐酸碱磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,耐酸碱磁翻板液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
耐酸碱磁翻板液位计适用范围
耐酸碱磁翻板(柱球)液位计采用不锈钢本体内衬聚炳烯PP工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性、碱性液体和许多有机溶剂(尤其是活性族溶剂)。但不适合于浓缩硝酸、酩酸混合物、含氯溶剂、脂肪族、芳香氢等介质液体的测量。
适合腐蚀性介质的的液位测量。除现场指示还可配远传变送器、报警(控制开关),检测功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。
耐酸碱磁翻板液位计技术参数
测量范围:300~8000mm,对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力: ≤6.0 MPa
工作温度: -20~80℃
精确度:±10mm
介质密度: 0.38~1.2g/cm3
环境振动:频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0凸面
法兰标准:HG20592~20635-97其它法兰标准请用户注明。
材质:旁路管:PP
浮子: PP

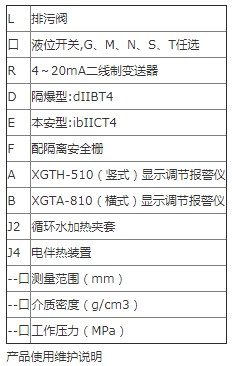

可选项:
![](/uploads/allimg/210315/1-210315152S39C.jpg)
使用
1.为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其有吸顺,仪表即可正常工作。
2.耐酸碱磁翻板液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
3.液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护
1.耐酸碱磁翻板液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2.根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3.对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
