磁翻柱液位计结构

磁翻柱液位计共有三部分组成: 非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管,其长度要略长于需要监控的液面高度; 磁性浮子外壳系用薄不锈钢板焊制而成, 内镶嵌强磁铁棒, 磁性浮子放在立管内; 磁性显示翻板用卡环固定在立管外侧, 立管上、下两端用法兰盖封死, 在立管zui低位置安装排污管。在液位显示器安装时应保证立管的垂直度, 以使浮子在立管内能自由浮动。

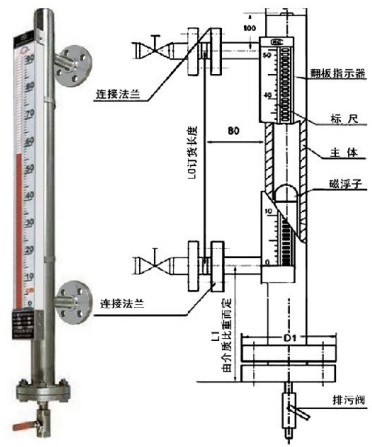

是由翻板指示器、标尺、主体管道、磁性浮子、连接法兰、排污阀组成。

磁翻柱液位计工作原理

液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
