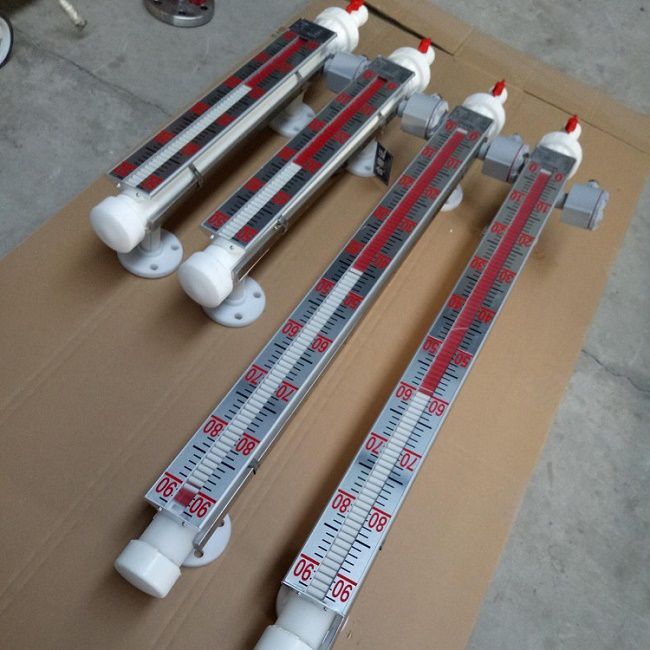

pp磁翻板液位计产品概述
磁翻板液位计，是本公司引进、吸收国内外同类产品，并加以消化、吸收、提高，按原化学工业部颁布的磁性液位计生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其优越性。因此，它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。
该液位计*显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警控制或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，传输给计算机、调节器、液位数显仪，实现远距离指示、检测、记录与控制，该系列液位计广泛用于：石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量。

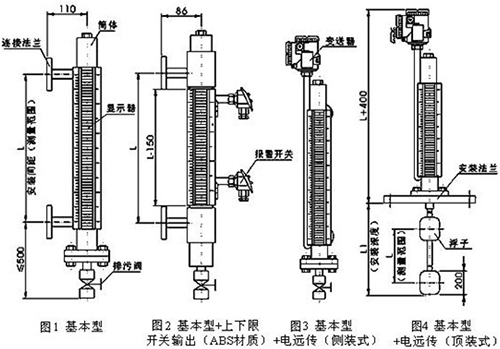

pp磁翻板液位计结构及原理
1、基本型:
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，*高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF

pp磁翻板液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境，对密度低的液体也可适用。
5、耐腐蚀性能强，适用于大多数腐蚀性液体。

pp磁翻板液位计技术参数
一、显示部分技术参数
1、测量范围：300~10000mm
2、准确度：±10mm
3、翻柱直径：10mm
4、工作压力：标准型≤2.5Mpa
5、UPVG≤0.6Mpa
6、介质密度：≥0.45gcm3
7、介质温度：普通型：-20℃
8、高温型：<250℃
9、介质密度差：0.15g/m3(测量界面)
10、介质粘度：≤0.4PaS
11、环境振动：频率≤25Hz，振幅≤0.5mm 跟随速度：≤0.08m/s
12、连接法兰：符合**GB标准。
二、变送器远传部分技术参数
1、型号：普通型：BS
2、隔爆型：FBB-Ex
3、电源电压：24VDC（2线制）
4、精度：±1.5%FS（H≥1000mm） ±2.5%FS(H<1000mm)= 输出电流：4~20mA 负载能力：600
5、工作温度：-20℃~55℃
6、防护等级：IP65 防爆型：dIIBT4
7、电缆接口：普通型：Pg11
8、防爆型：M20x1.5内螺纹

pp磁翻板液位计应用须知
l、侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm。．与交流电源同路平行铺设时，至少应保持20厘米以上的间距，*好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

pp磁翻板液位计安装要求
⑴液位计必须垂直安装，偏差≤3mm。
⑵液位计测量范围超过4.5米时，在上下法兰中间应增设中间支撑。
⑶筒体保持100mm距离内不能有吸磁性材料。
⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。
⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
⑹保温型液位计除按以上要求安装外，还必须连接冷却或加热系统。
⑺地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。

pp磁翻板液位计型谱

UHZ	磁翻板液位计
测量型式		25					侧侧安装式
		27					顶部安装式
		28					侧顶安装式
		29					侧底安装式
		26					底部安装式
显示方式			1				双面板式
			2				单面板式
			3				单带夜光型
			4				LED显示型
远传方式							无可省略
				L			远传型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全栅
液位控制						O	无
						S	（报警）开关


定货须知 ：
l、定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
3、用户须根据下表自备法兰及密封垫等连接件。
