衬四氟磁翻板液位计,防腐型磁翻板液位计

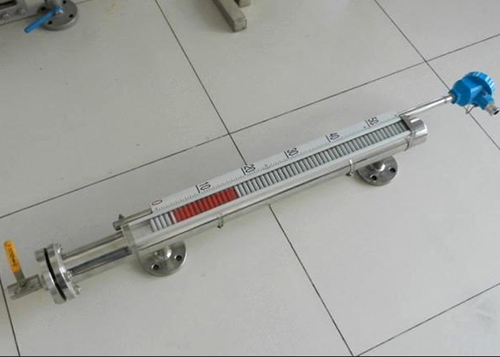

衬四氟磁翻板液位计产品概述
磁翻板液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单 元随液位变化时,使磁性色块(磁翻板)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换 成4~20mA电流信号输出。
衬四氟磁翻板液位计结构原理与工作特性

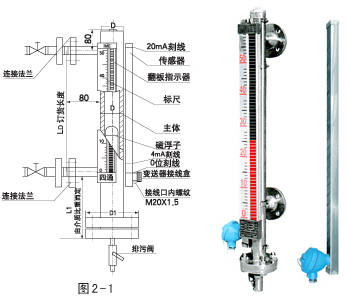

磁翻板液位计的结构原理如图,本体是一根连通管体,通过法兰与用户容器连接,连通管体内有一磁性浮子,随着液位的升降而升降。管体外面固定由翻柱组成的指示器,翻柱由红白两色组成,液拉未上升前为白色,当液位上升磁性浮子跟随上升,并通过磁耦合带动翻柱转动180度,翻成红成红色来指示液位,红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀,当需要时可打开排污阀,排除污垢。而上方设有排空螺栓,需要时可旋松螺栓排除空气。
在管体一侧可按用户需要加装上下限报警器,报警器分二种:(1)XG型报警器:报警器内装有动合型(常开)干簧管,当主体管内浮子随液位升(降)至报警设定点时,浮子内的磁钢将使干簧管闭合,发出接点信号,而当浮子随液位升(降)离开报警点后,该点信号自动撤消。(2)XJ型报警器:报警器内装有受磁耦合驱动报警开关,当浮子越过上下限报警点时,带动报警开关动作发出信号,实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能,对生产过程中的安全运行起到了非常重要的作用。
在管体的另一侧可按用户需要加装电远传变送器,将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。
衬四氟磁翻板液位计特点
1、结构简单,坚固。先进的技术,新颖的设计
2、抗压,指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条,便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力:标准型≥ 4.0MPa ,中压型:6.3MPa,高压型:10.0MPa,16.0-42.0MPa
8、温度:标准型≤120℃, 中温型≤220℃,高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换,增加限位开关和远传系统
11、远传电流输出:4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。
衬四氟磁翻板液位计技术参数
1、测量范围:300~15000mm
2、准确度:±10mm,±16mm
3、翻柱直径:10mm,16mm
4、工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
5、介质密度(g/cm3):0.5~2
6、介质温度:-20℃ +250℃(特殊要求可达450℃)
7、介质粘度:≤0.4Pa•S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
8、环境振动:频率≤25Hz,振幅≤0.5mm
9、跟随速度:≤0.08m/s
10、安装方式:侧装式、顶装式、底装式
11、防护等级:IP65
12、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
13、传输方式:4~20mA 或 开关量
14、连按法兰:20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明。
衬四氟磁翻板液位计系统构成及接线
1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。

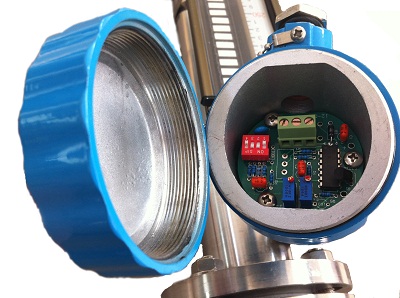

2、 电远传 由测量单元和变送单元两部分组成。
3、 本安防爆
a带本安防爆,上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型 适合使用于Ⅱ类电器设备(工厂用)、C级气体,*高表面温度组别T4(135℃)。
c使用注意事项
1变送器外壳设有外接地,用户使用时必须可靠接地。
2安全栅的适用应遵守有关使用说明内容。
3变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5mm2,电缆允许分布电容为0.8μF。
衬四氟磁翻板液位计安装使用与维护
1、安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
6、根据介质情况,可定期打开排污法兰清洗主体管沉淀物质。
衬四氟磁翻板液位计型谱
KM-UHZ | 磁翻板液位计 | |||||
代码 | 安装方式 | |||||
2 | 侧装式 | |||||
3 | 顶装式 | |||||
代码 | 主体材质 | |||||
1 | ABS | |||||
2 | 304 | |||||
3 | 316L | |||||
4 | 304+PTFE | |||||
代码 | 公称压力 | |||||
1 | 0.6Mpa(仅适用于主体材质为ABS时) | |||||
2 | 1.6Mpa | |||||
3 | 2.5Mpa | |||||
4 | 4.0Mpa | |||||
代码 | 输出形式 | |||||
1 | 基本型(现场显示) | |||||
2 | 带上、下限开关输出 | |||||
3 | 带电远传(0~10mA输出,220V,AC) | |||||
4 | 带电远传(4~20mA输出,24V,AC) | |||||
5 | 带本案防爆型远传(4~20mA输出,24V,AC) | |||||
安装间距(测量范围) | ||||||
L1 | 安装深度(顶装式)(0~4000mm任选) | |||||
介质密度g/cm³ |
