氮气储罐液位计

氮气储罐液位计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:QOT618138IYT

氮气储罐液位计产品概述
磁翻板液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单 元随液位变化时,使磁性色块(磁翻板)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换 成4~20mA电流信号输出。

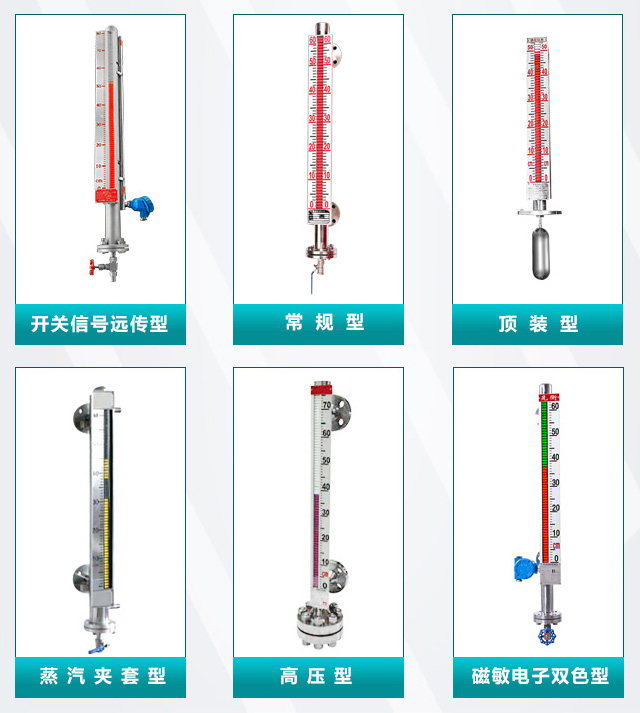

氮气储罐液位计产品分类图


氮气储罐液位计技术参数
氮气储罐液位计技术参数对照表

氮气储罐液位计使用范围及用途对照表

氮气储罐液位计安装使用与维护
1、安装时磁翻板液位计筒体内不允许有铁屑、焊渣等异物进入,以免卡死浮子,液位计必须垂直安装。(┴≤30°)
2、磁翻板液位计与容器之间应安装截止阀,以便检修清洗时关闭液料,液位计周围不允许有强磁场,以免影响正常 工作。
3、安装完毕,翻柱可能是花的,或使用过程中,由于液位突变等其它原因造成个别翻柱不翻转,这时可用磁 钢进行较正,使零位(液位)以上翻成白色。
4、磁翻板液位计命使用时,应先打开上阀门,然后缓慢打开下阀门,防止磁浮子急速上升,造成翻柱翻乱。
5、使用过程中应定期进行清洗,清除筒体内的污垢杂质。
6、对超过3.5米以上的液位计需考虑增加中间加固支承耳朵攀以增加其强度与稳定.
7、磁翻板液位计在使用过程中,如发现零、部件损坏,可直接与我公司联系,我公司备有客户订购产品档案,可及时予以解决。
氮气储罐液位计侧装式安装示意图

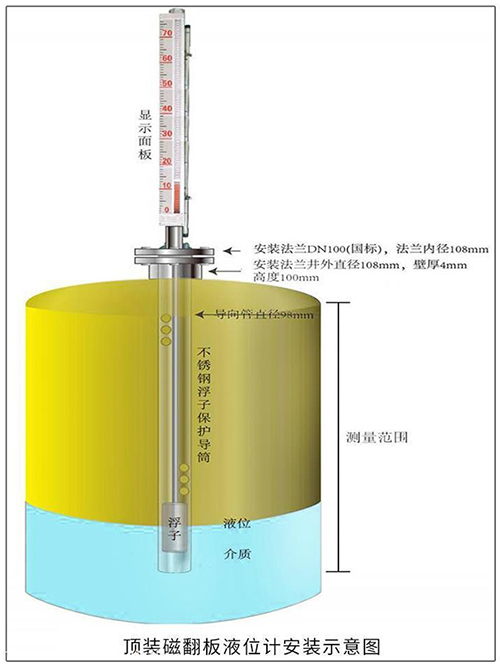

氮气储罐液位计顶装式安装示意图


氮气储罐液位计型谱

氮气储罐液位计规格选型表


氮气储罐液位计测量原理
UHZ型磁翻板液位计测量原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连,这样测量管内的各种条件与容器内的一样。浮子内安装永久磁铁系统,将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条,当液位变化时,浮子内磁铁系统带动磁翻板指示器指示容器内相应的液位值。当测量管中的浮子随被测液位等量变化,浮子中磁体与显示板上显示色柱中的磁性体耦合作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位数值。就地显示的磁翻板液位计具有显示直观、醒目、视角宽,结构紧凑合理。安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测出不会受到影响,是理想的液位检测仪表。若配置UR型电阻液位传感器,或UB型电阻电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~20 mA)有标准信号,在此基础上,我公司在磁翻转的液位变送器和磁浮球液位变送器方面,引直了HART技术,从而满足了现场总线(模拟和数字的混合)的需要。HART   采用频移键控(FSK)技术,以配合工业控制计算机联网。

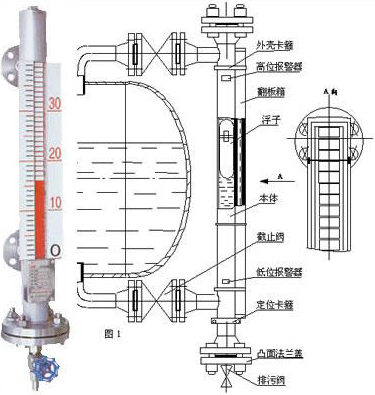

氮气储罐液位计工作原理图


氮气储罐液位计的结构特点
1、适用范围广、安装形式多样,适合任何介质的液位、界位的测量。
2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、被测介质与指示构结完全隔离,密封性能好,防泄漏、适应高压、高温、腐蚀条件下的液位测量,可靠性高。
4、双色指示、连续直观、醒目、测量范围大,观察方向可任意改变。
5、耐振动性能好,能适应液位波动大的情况下工作。
6、结构简单,安装方便,维护费用低。
氮气储罐液位计结构外形图


氮气储罐液位计特点

1.适用于容器内液体介质的液位测量,除现场显示外,可配远传变送器、液位控制器等设备。

2.显示直观醒目,显示方向可根据用户要求改变显示方向。

3.测量范围大,不受容器高度限制。

4.显示器组件与被测介质完全隔离,故密封性好可靠,安全。

5.结构简单,安装方便,维修简易。

6.耐腐蚀,防爆。

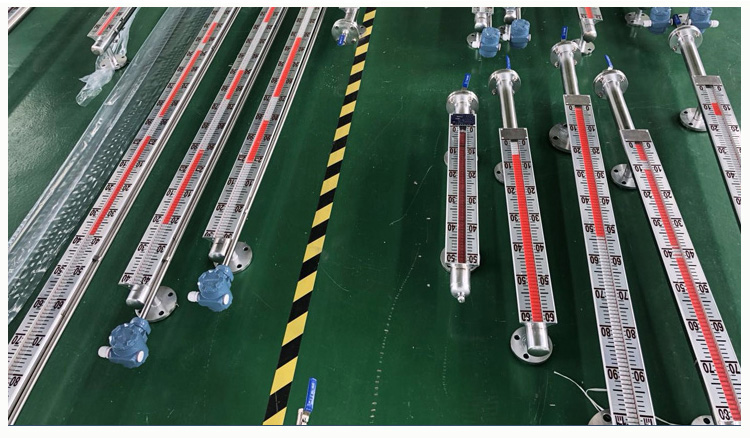

氮气储罐液位计产品图


氮气储罐液位计应用须知

1.侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。

2.安装液位计时,法兰中心线垂直度≤4%,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。

3.配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm,与交流电源同路平行铺设时,至少应保持20厘米以上的间距,*好单独穿铁管铺设,或用 屏蔽二芯电缆铺设,屏蔽层只能一端接地。

4.选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。

5.对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。

6.外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

氮气储罐液位计现场安装使用图
